电弧炉 AM200型AM500型高新材料制备设备，安全、可靠，操作简单，占地面积小，非接触式高压
引弧，电弧稳定熔炼效果好，双层夹壁水冷真空腔体，液压升降机构，可
将真空腔体提升，方便取放样品，水冷电极马达驱动，电极上部的控制面
板上集成所有主要操作功能，既方便又安全。
产品详情
|
品牌：
|
Ebmund Büehler
|
产品名称：
|
电弧炉
|
|
产地：
|
德国
|
型号：
|
AM
|
-

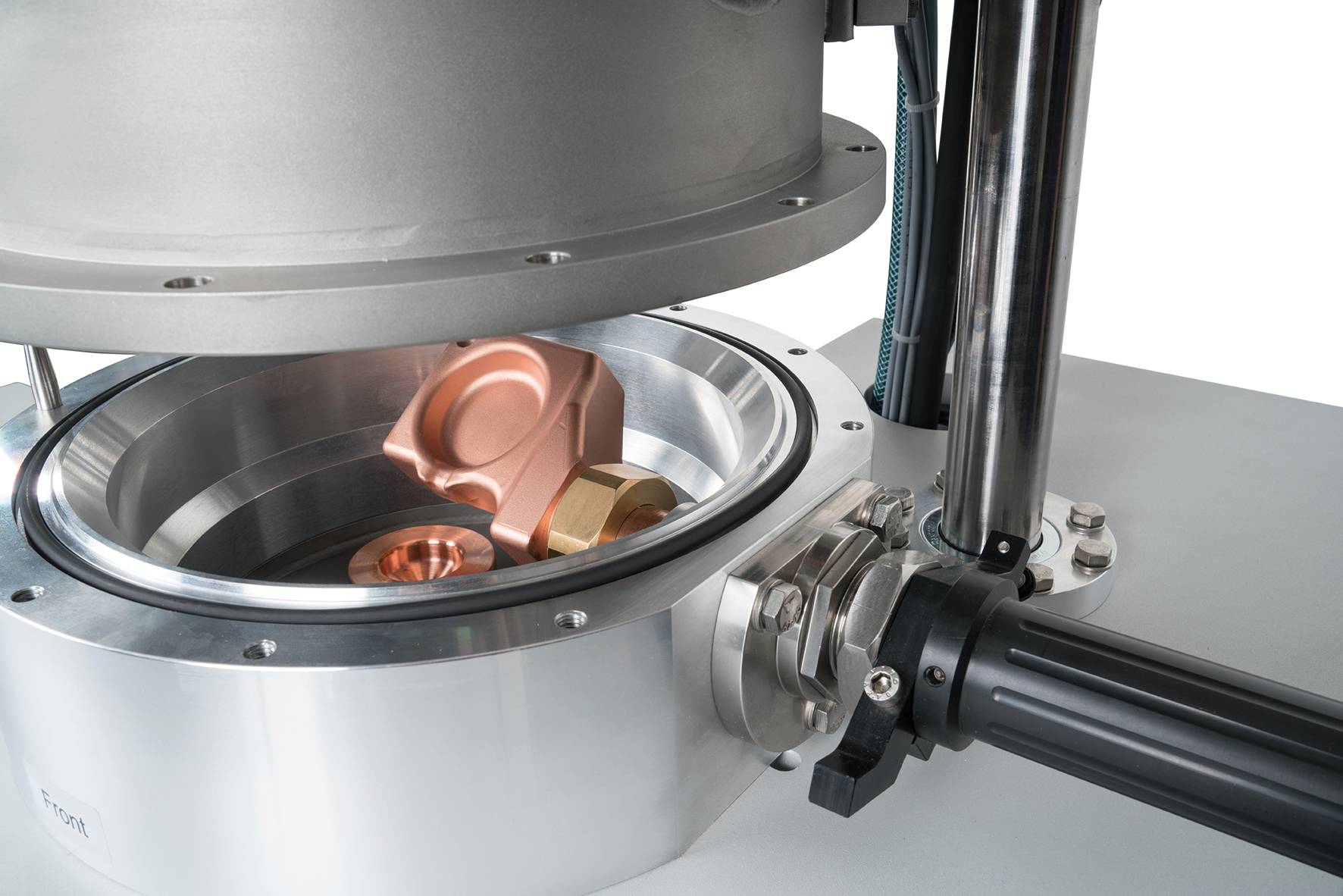

水冷坩埚带不同模具 (如纽扣样或圆棒样)
-
可根据客户要求加工成各种形状坩埚
-
电动驱动，便于提升腔体
-
马达驱动水冷钨电极，可在铜模上方自由活动
-
通过观察窗可以清晰监控熔炼整个过程
-
安装于电极上方的控制面板可实现几乎全部的操作功能，操作方便
-
大功率发生器，确保熔炼温度高达 3500°C
-
无接触电弧引弧
-
可选多种熔炼程序以防止样品过热
-
机架内安装高真空泵及真空测量系统，方便运行
可选吸铸系统
-

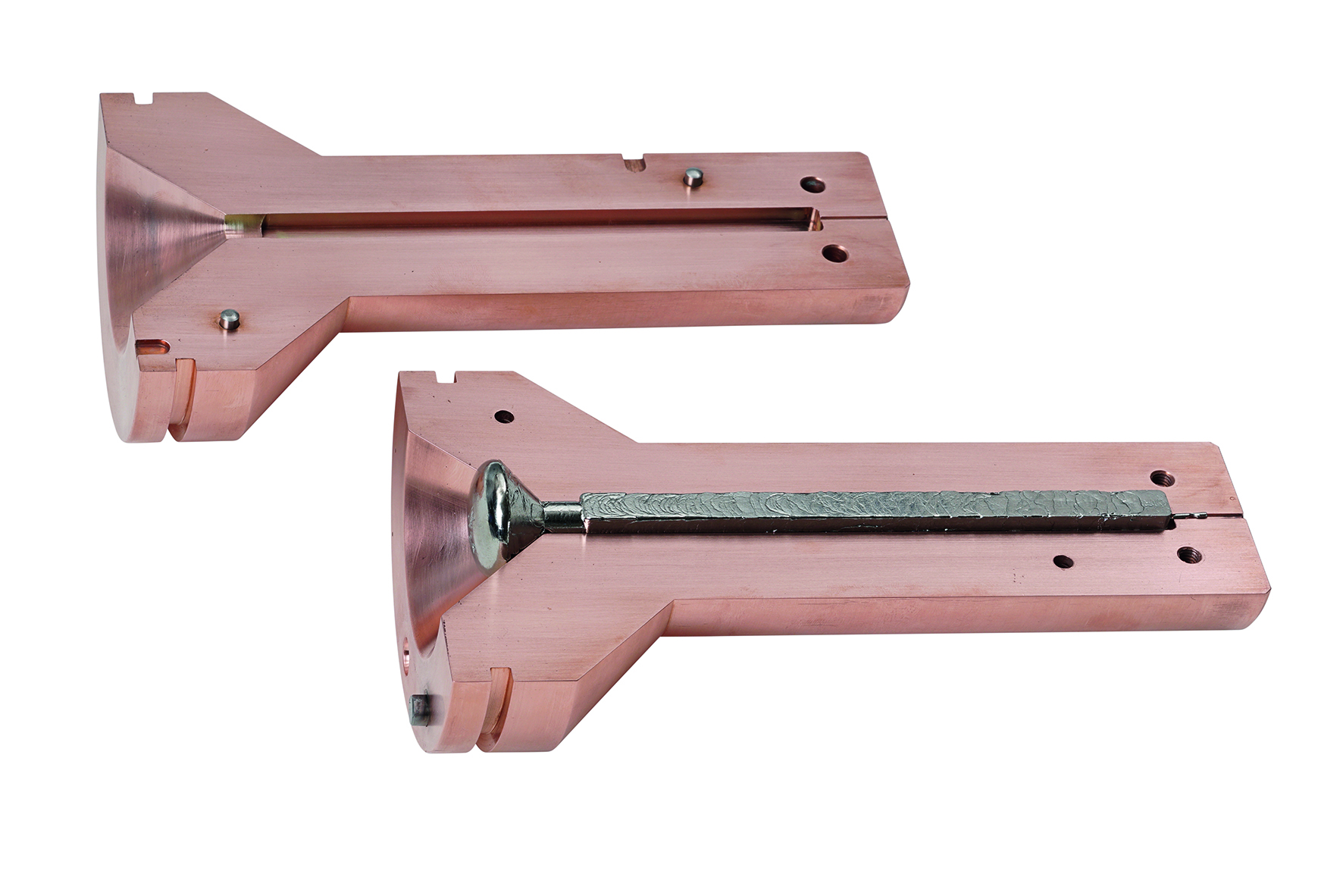

采用2片式组合铸造圆棒模具 (标配直径:3和5mm)
-
水冷坩埚附带模具
-
不同铸造直径模具吸铸力的大小可以通过气门阀调节
-
通过脚踏电动开关启动铸造过程
-
冷却/ 加热线圈 围绕在铸造系统周围，提供更快的冷却速率
可选倾斜浇铸
-
可倾斜水冷坩埚(容积达11 cm3 )
-
浇道（ 槽）固定设计使得铸造液流稳定
-
特殊的中间环设计使得坩埚与铸模间具有足够的空间
-
可根据客户要求形状加工铸模
技术参数
|
AM 200
|
AM 500
|
|
熔炼重量
|
max. 200 g
|
max. 500 g
|
|
熔炼温度
|
max. 3500°C
|
max. 3500°C
|
|
最大压力
|
1300 mbar abs.
|
1300 mbar abs.
|
|
电流发生器
|
max. 400 A or 800 A
|
max. 800 A
|
|
电源
|
400 V, 3-ph; 50/60 Hz and 230 V 1-ph, 50/60 Hz
(可根据需要定制不同的电压)
|
400 V, 3-ph; 50/60 Hz and 230 V 1-ph, 50/60 Hz
(可根据需要定制不同的电压)
|
|
标准坩埚
|
4 x Ø 19 x 5 mm,
2 x Ø 30 x 5 mm,
1 x 110 x 15 x 8 mm
|
3 x Ø 43 x 20 mm,
1 x Ø 20 x 10 mm
|
|
定制坩埚
|
客户要求
|
客户要求
|
|
可选吸铸系统
|
标配: Ø 3 mm and 5 mm,
长 150 mm
|
标配: Ø 3 mm and 5 mm,
长150 mm
|
|
铸锭重量
|
approx. 8 g (Ø 3 mm)
|
approx. 23 g (Ø 5 mm)
|
|
熔炼温度
|
up to approx. 1700°C
|
up to approx. 1700°C
|
|
可选浇铸系统
|
倾斜坩埚 Ø 50 mm, approx. 11 cm3
|
倾斜坩埚Ø 50 mm,
approx. 11 cm3
|
|
熔炼铸造一体化方案
|
|
熔炼重量
|
|
max. 500 g
|
|
铸锭重量
|
|
max. 200 g
|
|
熔炼型腔
|
|
Ø 80 mm, 半球形或根据客户要求定制
|
|
铸造模具
|
|
2片式组合圆棒或方坯铸造模最大长度170 mm, 或根据客户要求定制
|
|
设备尺寸
|
(w x d x h) 420 x 600 x 770 mm
|
|
